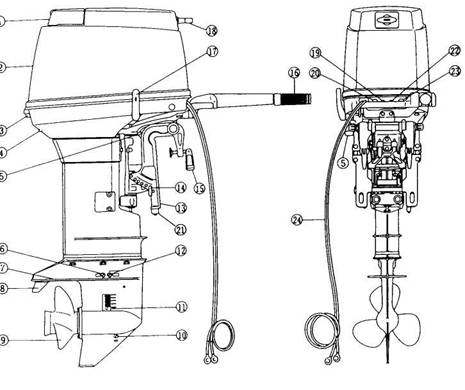

| Подвесной мотор Tohatsu ( Тохатсу ) 40 50. Общий вид исполнение EFO. Outboard Motor. |
4OD2EFO/5OD2EFO
|
1 |
Ручка наклона |
|
11 |
Решётка заборника воды |
|
21 |
Анод антикоррозийной защиты |
|
2 |
Верхняя крышка мотора |
|
12 |
Пробка заливного отверстия для редукторной смазки |
|
22 |
Контрольная лампа |
|
3 |
Рычаг замка верхней крышки |
|
13 |
Кронштейн подвески к транцу |
|
23 |
Главный выключатель |
|
4 |
Конрольное отверстие для воды охлаждения |
|
14 |
Рычаг упора |
|
24 |
Аккумуляторные провода |
|
5 |
Рычаг блокировки реверса |
|
15 |
Прижимные винты |
|
|
|
|
6 |
Пробка сливного отверстия для воды |
|
16 |
Ручка управления дроссельной заслонкой (Рукоятка газа) |
|
|
|
|
7 |
|
|
17 |
Рычаг переключения вперёд – нейтраль – назад. (Рычаг реверса) |
|
|
|
|
8 |
|
|
18 |
Ручка стартёра |
|
|
|
|
9 |
Винт гребной |
|
19 |
Кнопка «СТОП» |
|
|
|
|
10 |
Пробка сливного отверстия для редукторной смазки |
|
20 |
Ручка «Подсос» |
|
|
|
