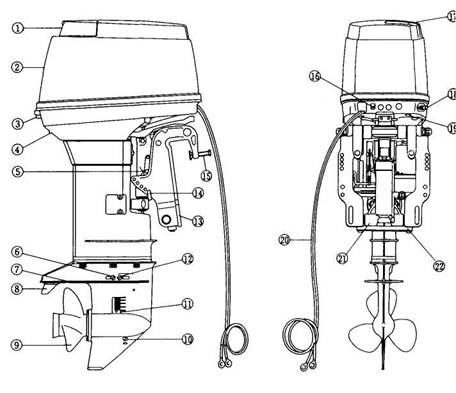

Подвесной мотор Tohatsu ( Тохатсу ) 40 50. Общий вид исполнение EPTO. Outboard Motor. |
40D2EPTO/50D2EPTO
1 |
Ручка наклона (подъёма) |
|
11 |
Решётка заборника воды |
|
21 |
|
2 |
Верхняя крышка мотора |
|
12 |
Пробка заливного отверстия для редукторной смазки |
|
22 |
Главный выключатель |
3 |
Рычаг замка верхней крышки |
13 |
Кронштейн подвески к транцу |
|
23 |
Аккумуляторные провода |
|
4 |
Конрольное отверстие для воды охлаждения |
14 |
Рычаг упора |
24 |
Гидроподъёмник двигателя. |
||
5 |
Рычаг блокировки опускания |
15 |
Прижимные винты |
25 |
Анод антикоррозийной защиты |
||
6 |
Пробка сливного отверстия для воды |
16 |
Ручка управления дроссельной заслонкой (Рукоятка газа) |
|
|
|
|
7 |
|
|
17 |
Рычаг переключения вперёд
– нейтраль – назад. (Рычаг реверса) |
|
|
|
8 |
|
18 |
Ручка стартёра |
|
|
||
9 |
Винт гребной |
19 |
Кнопка «СТОП» |
|
|
|
|
10 |
Пробка сливного отверстия для редукторной смазки |
20 |
Ручка «Подсос» |
|
|
|
